ماكينة القطع والتشكيل

التركيبة الرئيسية

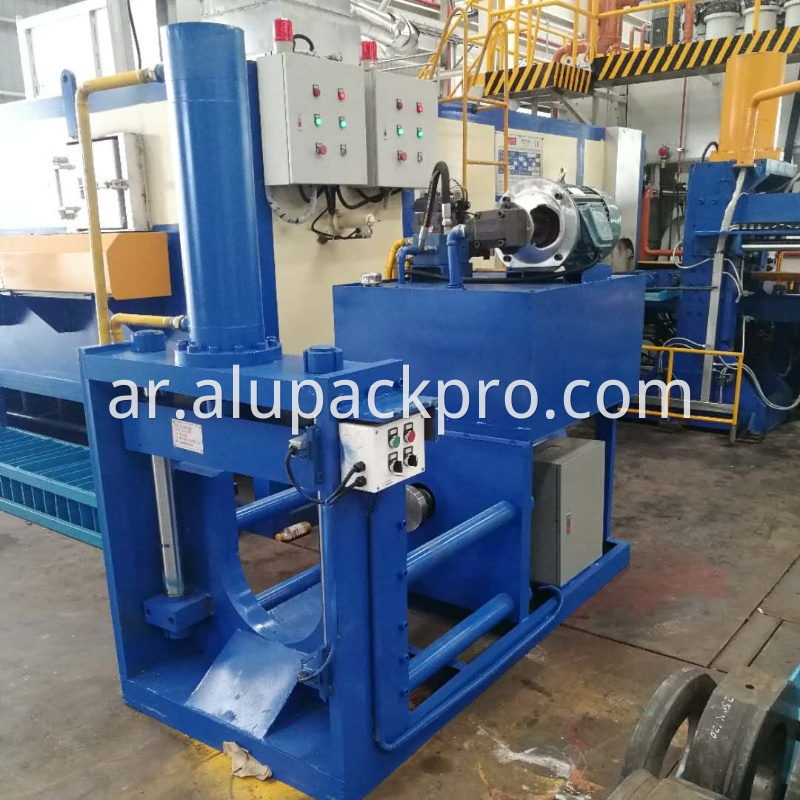

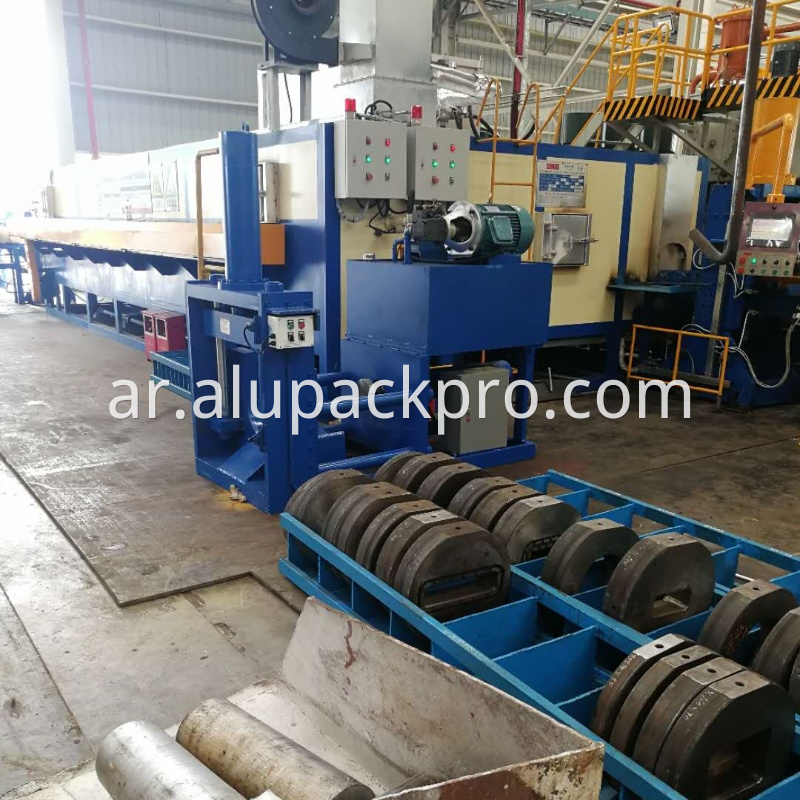

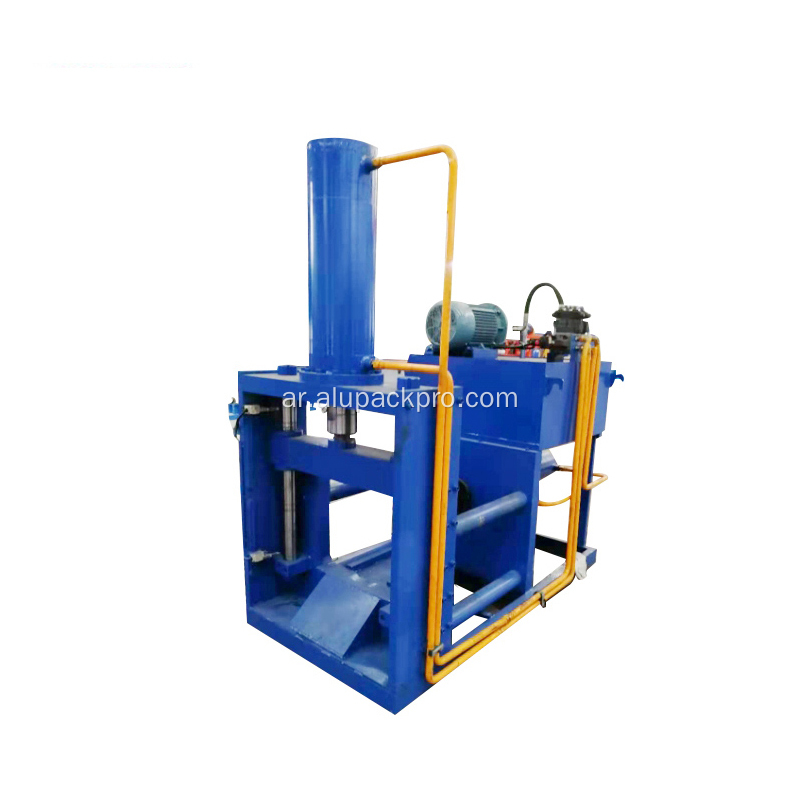

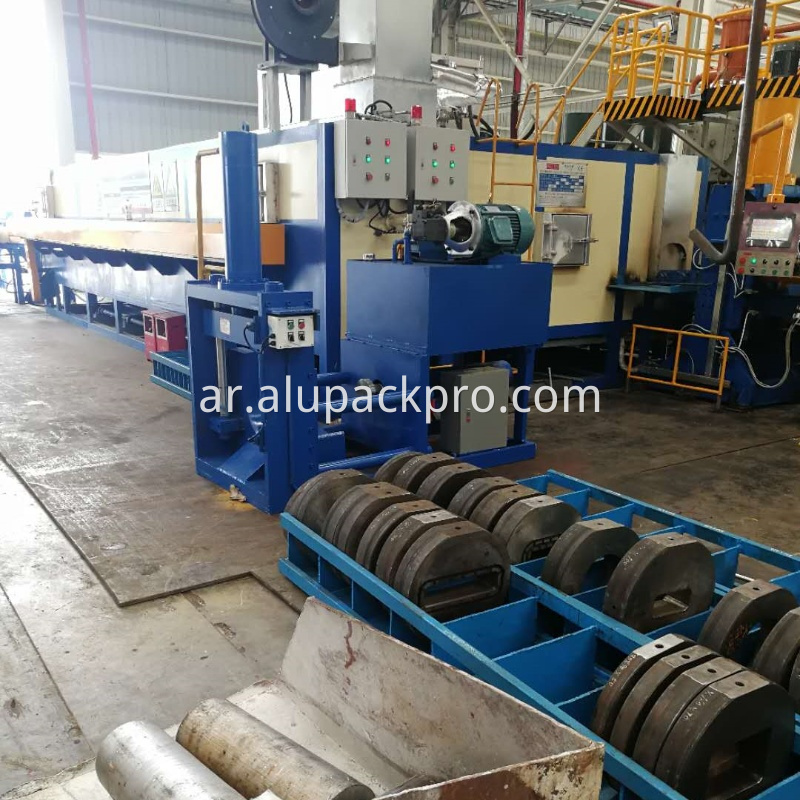

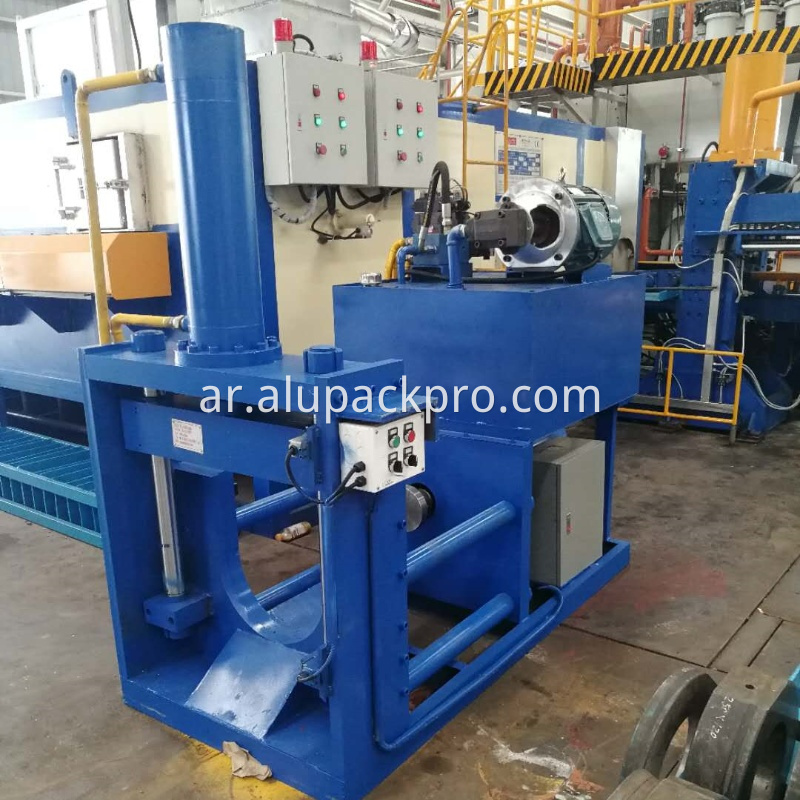

تتكون آلات القوالب بالكامل، آلات القوالب لورشة الألومنيوم من قاعدة تثبيت القالب الثابتة، إطار المقص، الأسطوانات الهيدروليكية، وحدة الطاقة الهيدروليكية، وخزانة التحكم.

• الأبعاد الكلية: الطول 2500 × العرض 1000 × الارتفاع 2300
• أسطوانة التشكيل: Φ180 × 800 السكتة الدماغية حجم قضيب المكبس Φ100
• أسطوانة القص: Φ200 × 600 السكتة الدماغية حجم قضيب المكبس Φ120
• المحرك: 4-B35-15KW
• مضخة الزيت: PV2R2-47-FA
• سمك اللوحة الأمامية على شكل حرف U: 120 ملم
• سمك اللوحة الخلفية: 80 ملم
• سمك قاعدة القص: 160 ملم
• سمك لوحة اسطوانة القص: 80 مم
• مواصفات القص: الطول 400 × العرض 130 × السمك 60
• حجم قضيب السحب: Φ100
• حجم قضيب دليل القص: Φ90
• التحكم الكهربائي: شينت
• اللون: أزرق
