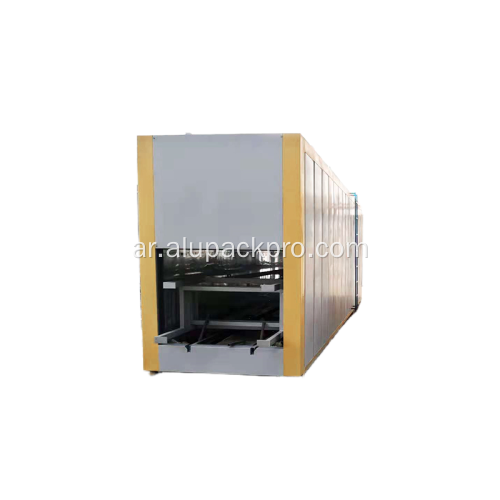

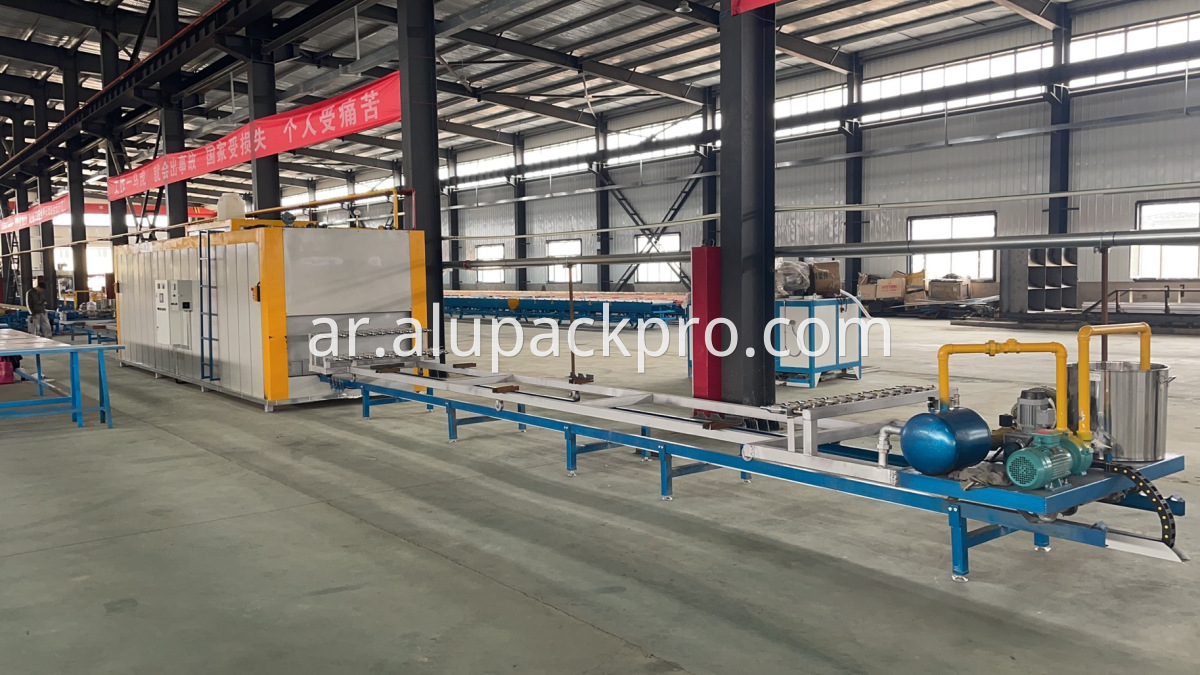

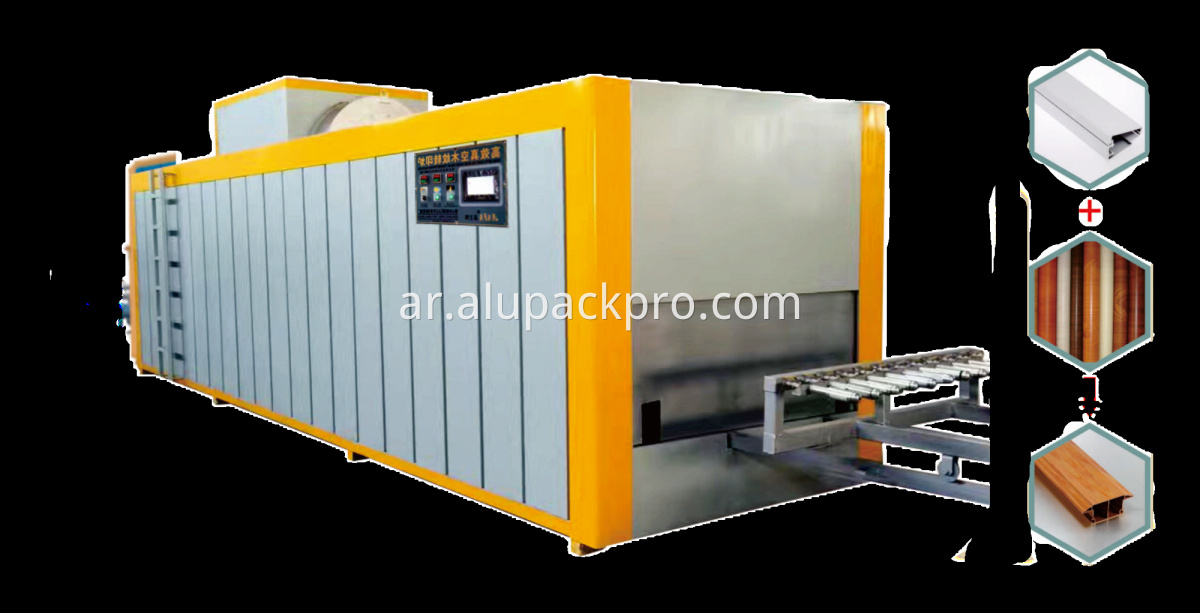

خط إنتاج التأثير الخشبي لمقاطع الألمنيوم

• يتم تشغيل فرن نقل حبيبات الخشب والألمنيوم بواسطة مخفض دولاب الهواء الدائري لتحريك الأسطوانة، والتي بدورها تقوم بتشغيل الإطار المساعد الفراغي لتحقيق التغذية.
• من خلال النظام الكهربائي، نظام التحكم في درجة الحرارة، نظام التشغيل، والأجزاء الميكانيكية، يدخل الملف إلى الفرن للتسخين عبر الإطار المساعد الفراغي، مما يحقق معالجة الاختراق الحراري.
• بعد اكتمال المعالجة، فإنه يخرج تلقائيًا من الفرن، وبعد الخروج، يتم تنفيذ فيلم النفخ العكسي لتسهيل إزالة الفيلم بسرعة وتحسين كفاءة الإنتاج.
• داخل وخارج الفرن ووضع التحكم في درجة الحرارة: أوتوماتيكي بالكامل. التغذية التلقائية في الفرن، الخروج التلقائي من الفرن، إغلاق الفراغ التلقائي، إيقاف تشغيل الطاقة التلقائي. أربع نقاط لقياس درجة الحرارة، وأربع مناطق للتحكم في درجة الحرارة. يتم التحكم في اختلاف درجة الحرارة في ست مناطق ضمن 5 درجات مئوية لضمان عدم وجود اختلاف في اللون في المنتج.

التركيبة الرئيسية

1. فرن النقل بالحرارة (بما في ذلك الموقد ونظام تداول الحرارة) مجموعة واحدة

2. جهاز الفراغ والقيادة مجموعتان


3. عربة نقل واحدة 2 مجموعات

4. نظام التحكم الكهربائي الأوتوماتيكي بالكامل مجموعة واحدة

• طول قطاع الألومنيوم بطباعة النقل: فوهة الفراغ: الطبقة الأولى من الأسفل إلى الأعلى: ألومنيوم 6300 مم، الطبقة الثانية: ألومنيوم 6800 مم، الطبقة الثالثة: ألومنيوم 7300 مم
• الحد الأقصى لأبعاد المقطع العرضي للملف الشخصي: العرض 100 مم × الارتفاع 160 مم
• القدرة الإنتاجية: تقريبا. 4-8 دفعات/ساعة، 3-5 طن/دفعة
• أنواع ورق النقل: الورق ذو القاعدة البلاستيكية والورق النقي ذو نمط حبيبات الخشب
• أبعاد رف التغذية: (الطول × العرض × الارتفاع مم): 5000 × 460 × 750 (مع بطانة اللباد)
• درجة حرارة المعالجة: 150 درجة مئوية - 185 درجة مئوية (باستخدام كشف درجة الحرارة بأربع مناطق)
• وقت المعالجة: 7-15 دقيقة (حسب حجم المادة ونوع الورق)
• طريقة التسخين: غاز البترول المسال، الغاز الطبيعي، أو التدفئة الكهربائية
• استهلاك الطاقة الشامل: 6.5 م³--9.0 م³/طن (استهلاك الغاز لكل طن من الألومنيوم المنقول، على أساس حجم الألومنيوم)
• طريقة النقل : آلي / يدوي
• متطلبات منطقة الموقع (أبعاد الفرن المرجعية): الطول 29100 مم × العرض 2360 مم × الارتفاع المرجعي 3400 مم

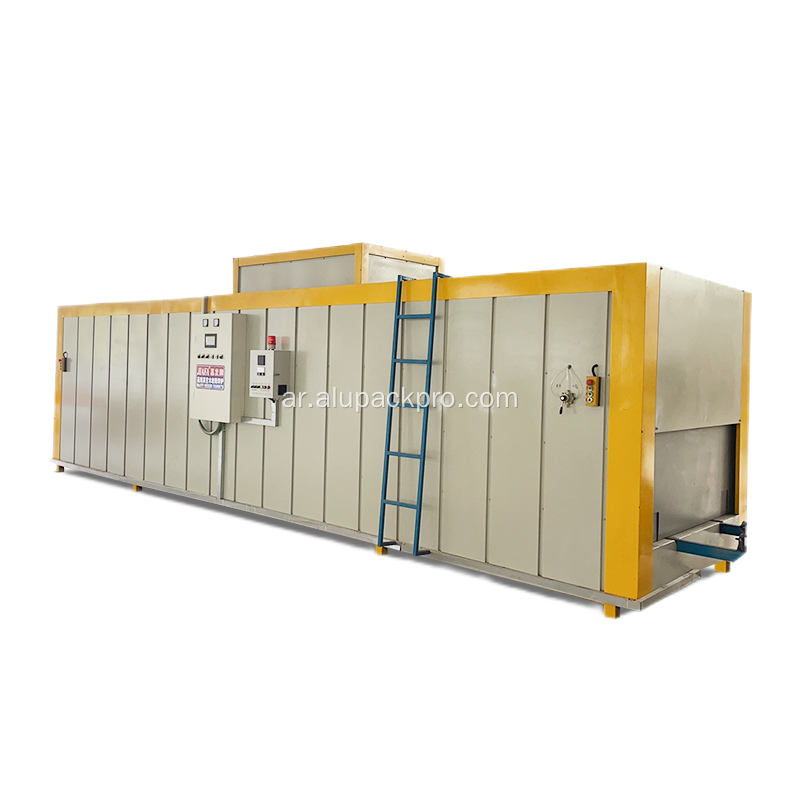

• أبعاد الفرن المرجعية: الطول 8480 مم × العرض 2160 مم × الارتفاع 2800 مم (ملاحظة: ارتفاع نسخة التصدير 2500 مم)
• عدد الملفات لكل عملية نقل: (لكل عربة) 36 قطعة + 36 قطعة (ثلاث طبقات)
• استهلاك طاقة التشغيل: 12 كيلو وات (96 كيلو وات عند استخدام أنابيب التسخين الكهربائية عالية الكفاءة كمصدر للحرارة)
• إجمالي قوة المحرك: 16.5 كيلو واط
• هيكل الغلاف الخارجي: مطلي بالكامل؛ اللون الخارجي قابل للتخصيص حسب متطلبات المستخدم
• مادة الغلاف الخارجي: لوح فولاذي A3 مقاس 2.0 مم
• مادة الغلاف الداخلي: لوح فولاذي مجلفن مقاس 1.5 مم A3
• هيكل ومواد العزل: صوف من ألياف زجاج سيليكات الألومنيوم + صوف صخري عالي الجودة بكثافة 100 كجم/م3، سمك الطبقة العازلة تقريبًا. 230 ملم، مما يوفر أداء عزل فائقًا موفرًا للطاقة.
• طريقة تدفق الهواء: نظام تدوير من الأسفل إلى الأعلى مع منافذ هواء قابلة للتعديل.
• مادة مجاري الهواء: تتكون من صفيحة فولاذية مجلفنة 1.5 مم عن طريق الانحناء الهيدروليكي.
• الأبعاد المرجعية لمدخل غرفة الفرن: العرض: 1690-2170 مم، الارتفاع: ≥720 مم.
