وصف

وصف المنتج

Wood Effect Production Line For Aluminum Profiles

فرن نقل الحبوب الخشبية للوحات الكبيرة

الأداء الرئيسي

أ. تصميم محطة مفردة/مزدوجة قابلة للتخصيص، اختيار مرن للنماذج، يحسن بشكل كبير من فعالية التكلفة؛
ب. تصميم فيلم فراغ خاص بدرجة حرارة عالية يضمن تأثير النقل
ج. جهاز حماية متعدد: حماية من الجهد الزائد للفراغ، التحكم في الجهد المستمر بالفراغ؛
د. مع واجهة الإنسان والآلة الناضجة التي تعمل باللمس، تكون المعلمات أكثر ملاءمة وبديهية

نطاق الاستخدام

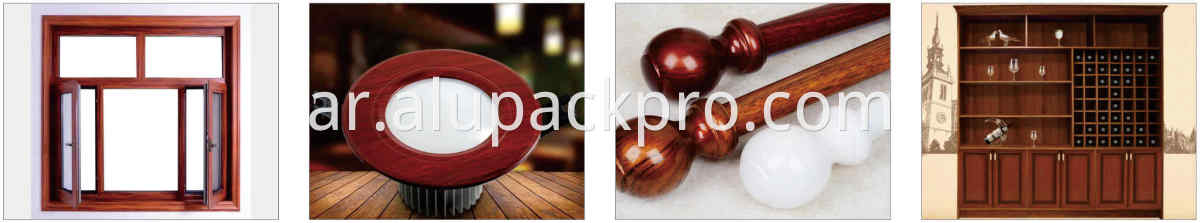

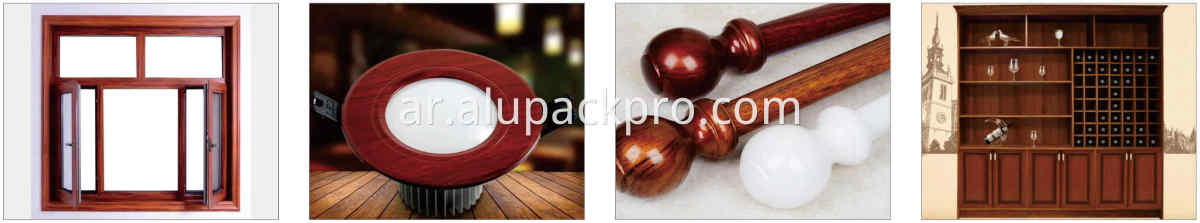

نقل طباعة الحبوب الخشبية إلى الألومنيوم وألواح الألومنيوم واللحام السلس لأسطح الأبواب والنوافذ، ومناسبة لمصنع الألومنيوم، وجميع مصانع الأثاث المصنوعة من الألومنيوم، وأبواب ونوافذ مصنع اللحام غير الملحوم، ومصنع قشرة الألومنيوم. إنها نوع من آلات معالجة سطح الألومنيوم.

مبدأ عملآلة طباعة نقل الحبوب الخشبية

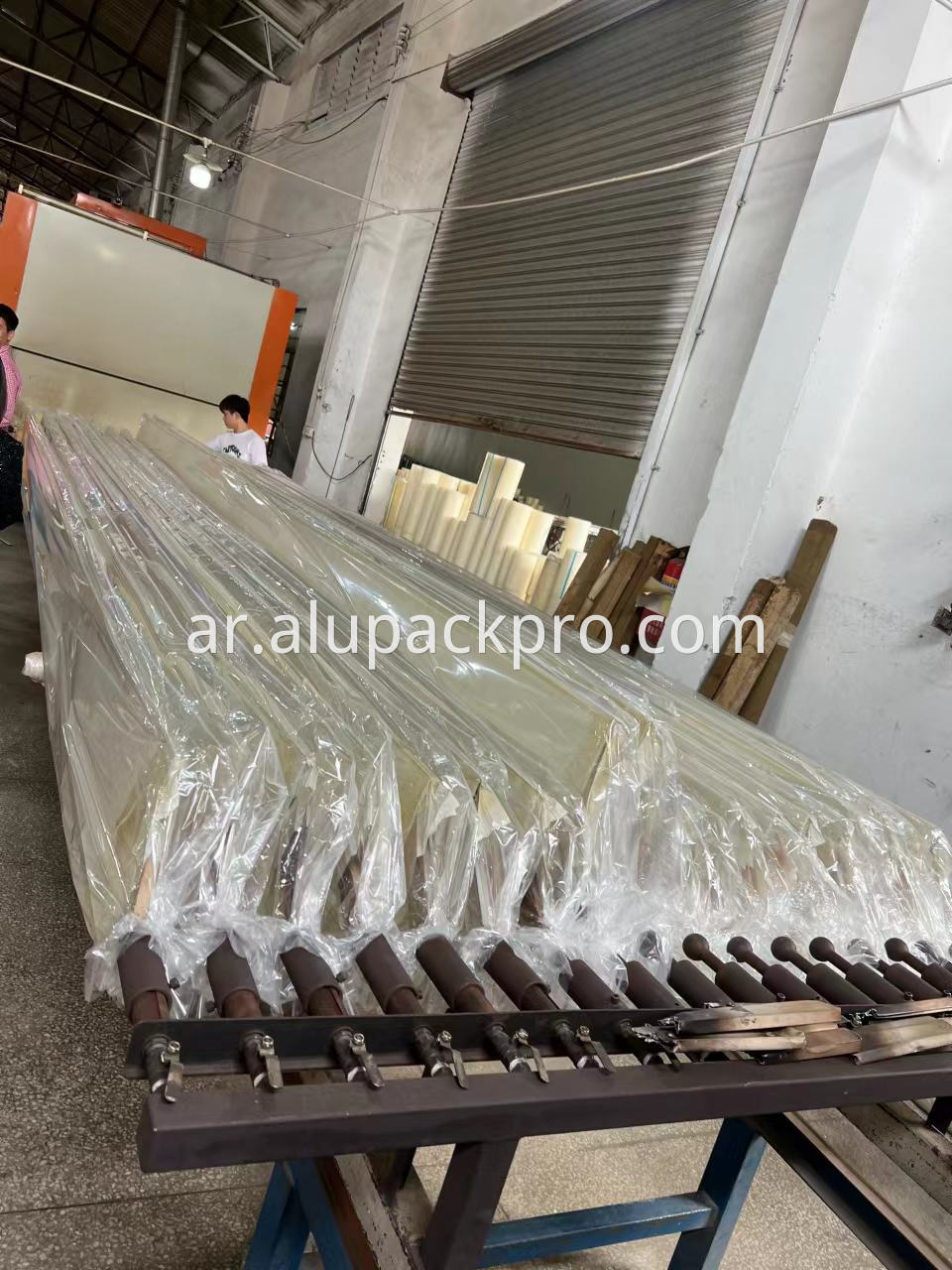

1. فرن نقل حبيبات الخشب والألمنيوم هذا يستخدم طباعة نقل حبيبات الخشب المفرغة من الأكياس، مما ينتج حبيبات خشبية واقعية للغاية، رخام، وتشطيبات أخرى على سطح المنتجات المنقولة. لقد تم تصميمها بشكل أساسي للطباعة بالنقل الحراري على الأسطح المعدنية المعالجة عن طريق الرش، الخبز، الرحلان الكهربائي، أو العمليات المماثلة.

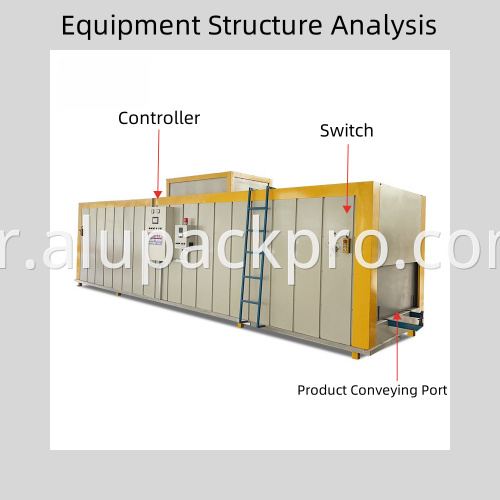

1. جسم الفرن

يعمل كمكون أساسي لتجميع الأجزاء الأخرى وتوفير العزل الحراري. يتكون من غلاف خارجي، مادة عازلة، وإطار.

2. نظام التدفئة والتحكم في درجة الحرارة

يشتمل نظام التحكم الكهربائي على خزانة كهربائية تحتوي على PLC، وشاشة تعمل باللمس، وصمامات ملف لولبي، ومفاتيح، إلخ. متطلبات الطاقة: AC380V ثلاثي الطور وأربعة أسلاك، 16.5KW (يعمل بالغاز)، 130KW (يعمل بالكهرباء). تستخدم جميع كابلات سلسلة السحب كابلات عالية المرونة ومضادة للكسر من العلامات التجارية الكبرى.

3. جهاز لصق الفراغ

تشتمل على مضخة تفريغ حلقية مائية، وأنابيب، ورؤوس شفط تفريغ، وإطار، وآلية تغذية مشي لتحقيق الشفط والالتصاق للأغشية الورقية الخشبية أو الحجرية.

4. جهاز النفخ العكسي للفيلم

ربط منفاخ متوسط الضغط برؤوس شفط فراغية لإجراء نفخ عكسي للفيلم بعد خروج المقاطع من الفرن، مما يسهل إزالة الفيلم بسرعة ويعزز كفاءة الإنتاج.

5. الإطار المساعد فراغ

تشتمل على دعامة ثابتة، وإطار مفرغ متحرك، وخزان مياه. بمثابة منصة العمل لتحميل وتفريغ الملف الشخصي.

التركيبة الرئيسية

1. فرن النقل بالحرارة (بما في ذلك الموقد ونظام تداول الحرارة) مجموعة واحدة

2. جهاز الفراغ والقيادة مجموعتان

3. عربة نقل واحدة 2 مجموعات

4. نظام التحكم الكهربائي الأوتوماتيكي بالكامل مجموعة واحدة

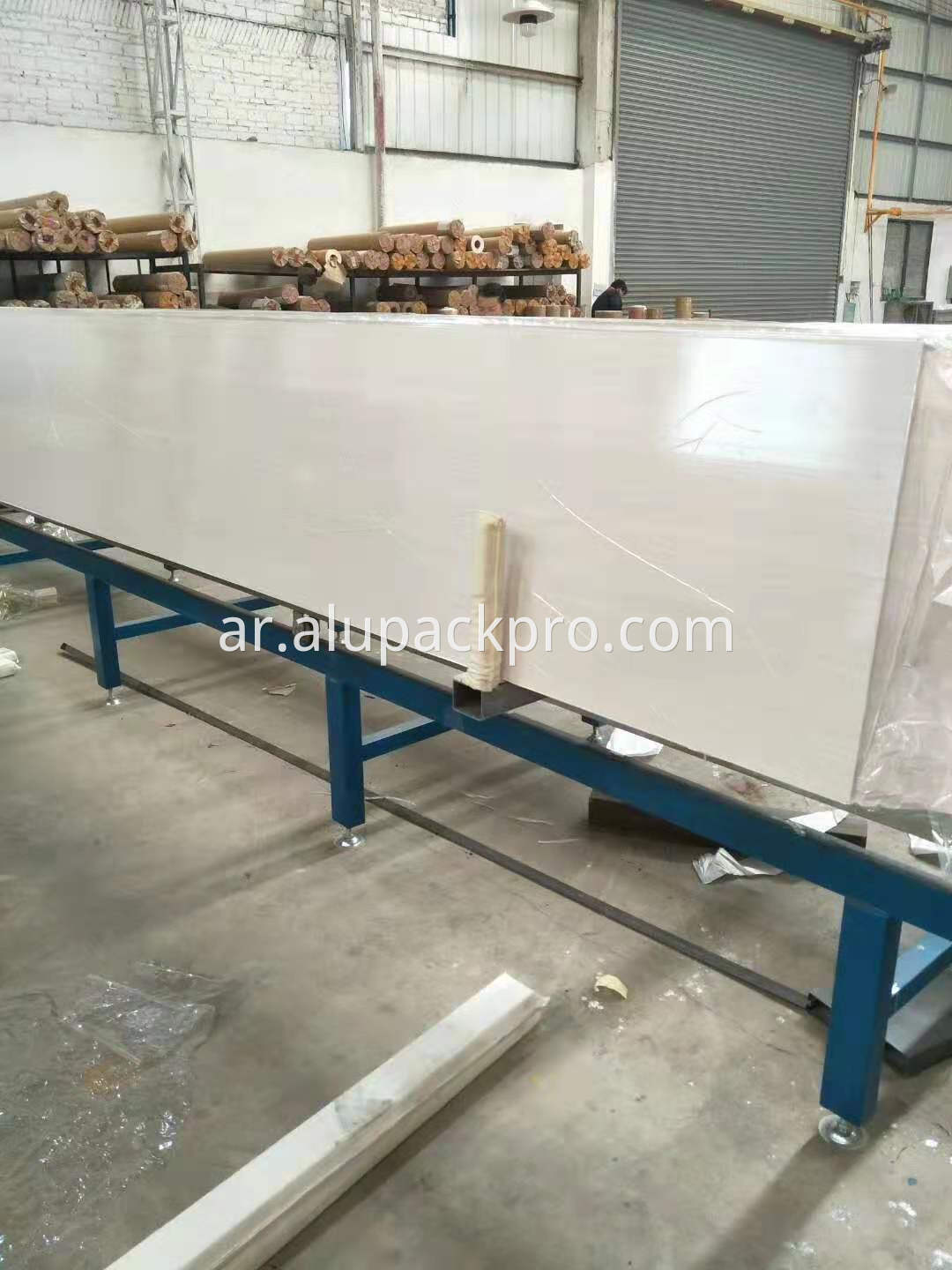

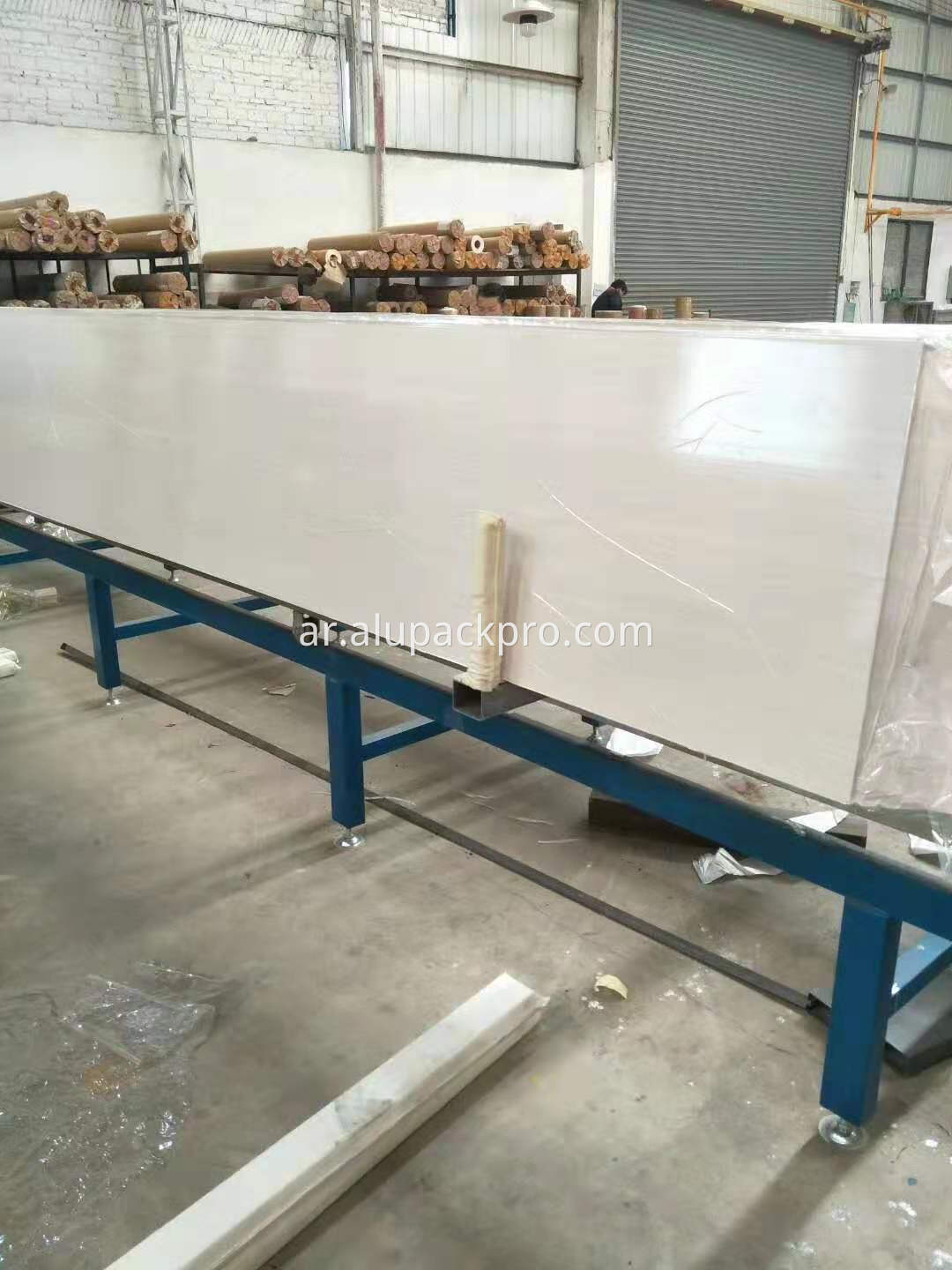

Woodgrain Imitation Production Line for aluminum

المعلمات والمتطلبات الفنية الرئيسية

نقل الطباعة طول ملف الألومنيوم: 600*6000*18
الطاقة الإنتاجية: 26 قطعة لكل فرن
أنواع ورق النقل: الورق المصنوع من البلاستيك والورق النقي ذو نمط حبيبات الخشب (أجزاء نقل الخشب)
درجة حرارة المعالجة: 150 درجة مئوية - 185 درجة مئوية (باستخدام كشف درجة الحرارة بأربع مناطق)
وقت المعالجة: 7-15 دقيقة (حسب حجم المادة ونوع الورق)
طريقة التسخين: غاز البترول المسال، الغاز الطبيعي، أو التدفئة الكهربائية
استهلاك الطاقة الشامل ： 6.5m³--9.0m³/t
طريقة النقل: آلي/يدوي
متطلبات منطقة الموقع (أبعاد الفرن المرجعية): الطول 29100 مم × العرض 2360 مم × الارتفاع المرجعي 3400 مم
أبعاد الفرن المرجعية: الطول 8480 مم × العرض 2160 مم × الارتفاع 2800 مم (ملاحظة: ارتفاع نسخة التصدير 2500 مم)
عدد الملفات لكل عملية نقل: 13 عصا + 13 عصا (طبقة واحدة)
استهلاك طاقة التشغيل: 12 كيلو وات (96 كيلو وات عند استخدام أنابيب التسخين الكهربائية عالية الكفاءة كمصدر للحرارة)
إجمالي قوة المحرك: 16.5 كيلو واط
هيكل الغلاف الخارجي: مطلي بالكامل؛ اللون الخارجي قابل للتخصيص حسب متطلبات المستخدم
مادة الغلاف الخارجي: لوح فولاذي A3 مقاس 2.0 مم
مادة الغلاف الداخلي: لوح فولاذي مجلفن مقاس 1.5 مم A3
هيكل ومواد العزل: صوف من ألياف زجاج سيليكات الألومنيوم + صوف صخري عالي الجودة بكثافة 100 كجم/م3، سمك الطبقة العازلة تقريبًا. 230 ملم، مما يوفر أداء عزل فائقًا موفرًا للطاقة.
طريقة تدفق الهواء: نظام تدوير من الأسفل إلى الأعلى مع منافذ هواء قابلة للتعديل.
مادة مجاري الهواء: تتكون من صفيحة فولاذية مجلفنة 1.5 مم عن طريق الانحناء الهيدروليكي.
الأبعاد المرجعية لمدخل غرفة الفرن: العرض: 1690-2170 مم، الارتفاع: ≥720 مم.
