خط إنتاج تقليد حبيبات الخشب لألواح الألومنيوم

أحصل على آخر سعر

الآن الاتصال

وصف

وصف المنتج

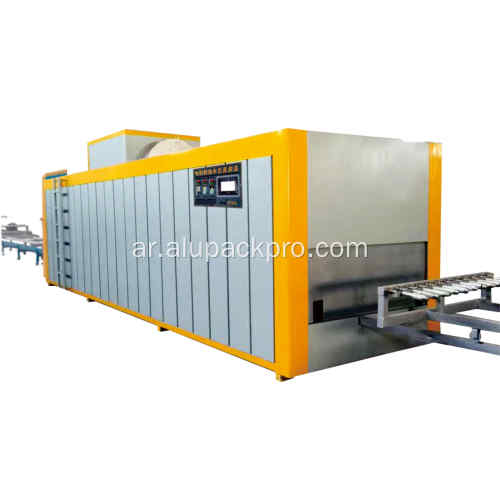

آلة النقل الساخن للوحة الألومنيوم

الأداء الرئيسي

أ. تصميم محطة مفردة/مزدوجة قابلة للتخصيص، اختيار مرن للنماذج، يحسن بشكل كبير من فعالية التكلفة؛
ب. تصميم فيلم فراغ خاص بدرجة حرارة عالية يضمن تأثير النقل
ج. جهاز حماية متعدد: حماية من الجهد الزائد للفراغ، التحكم في الجهد المستمر بالفراغ؛
د. مع واجهة الإنسان والآلة الناضجة التي تعمل باللمس، تكون المعلمات أكثر ملاءمة وبديهية

نطاق الاستخدام

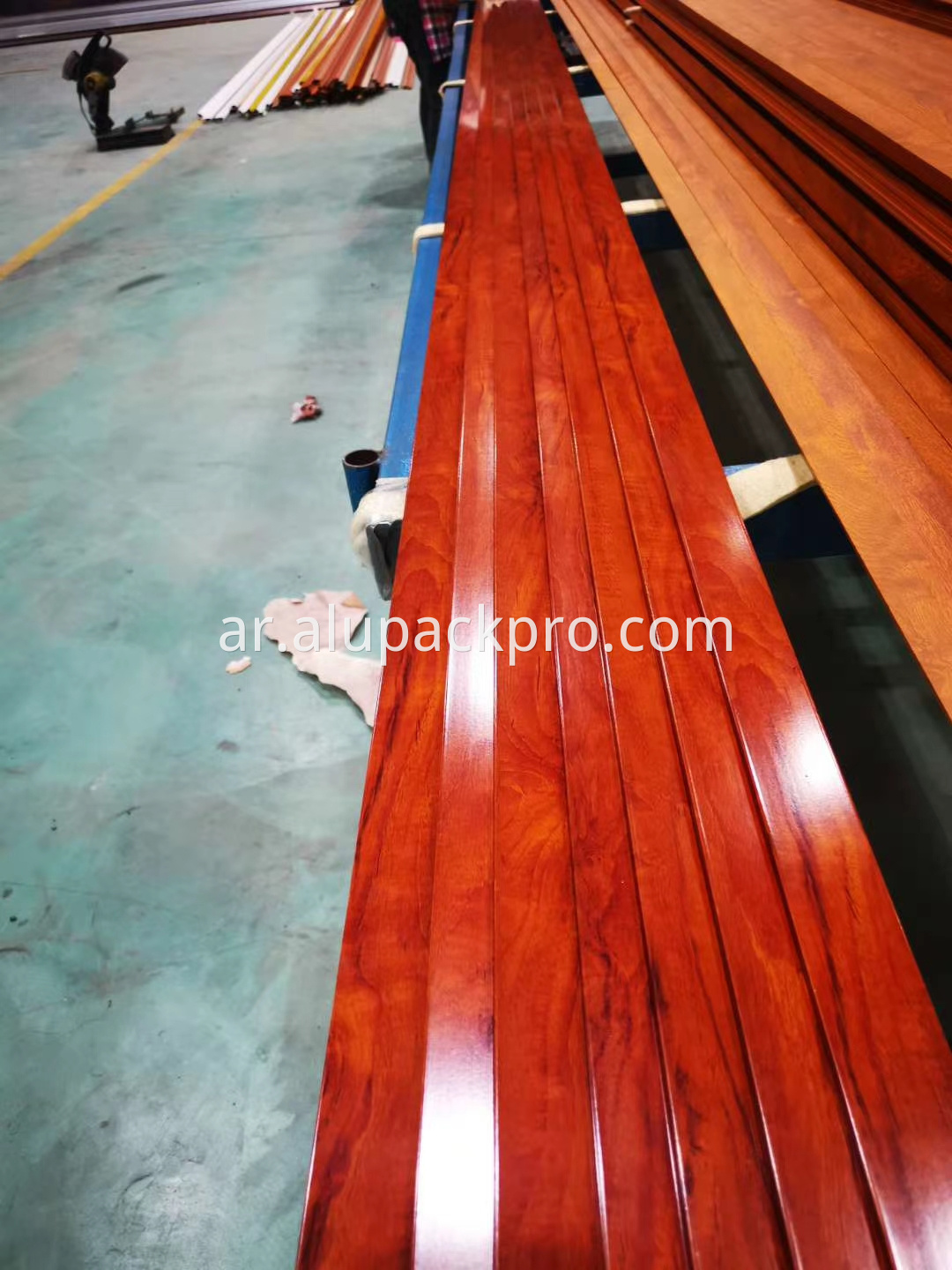

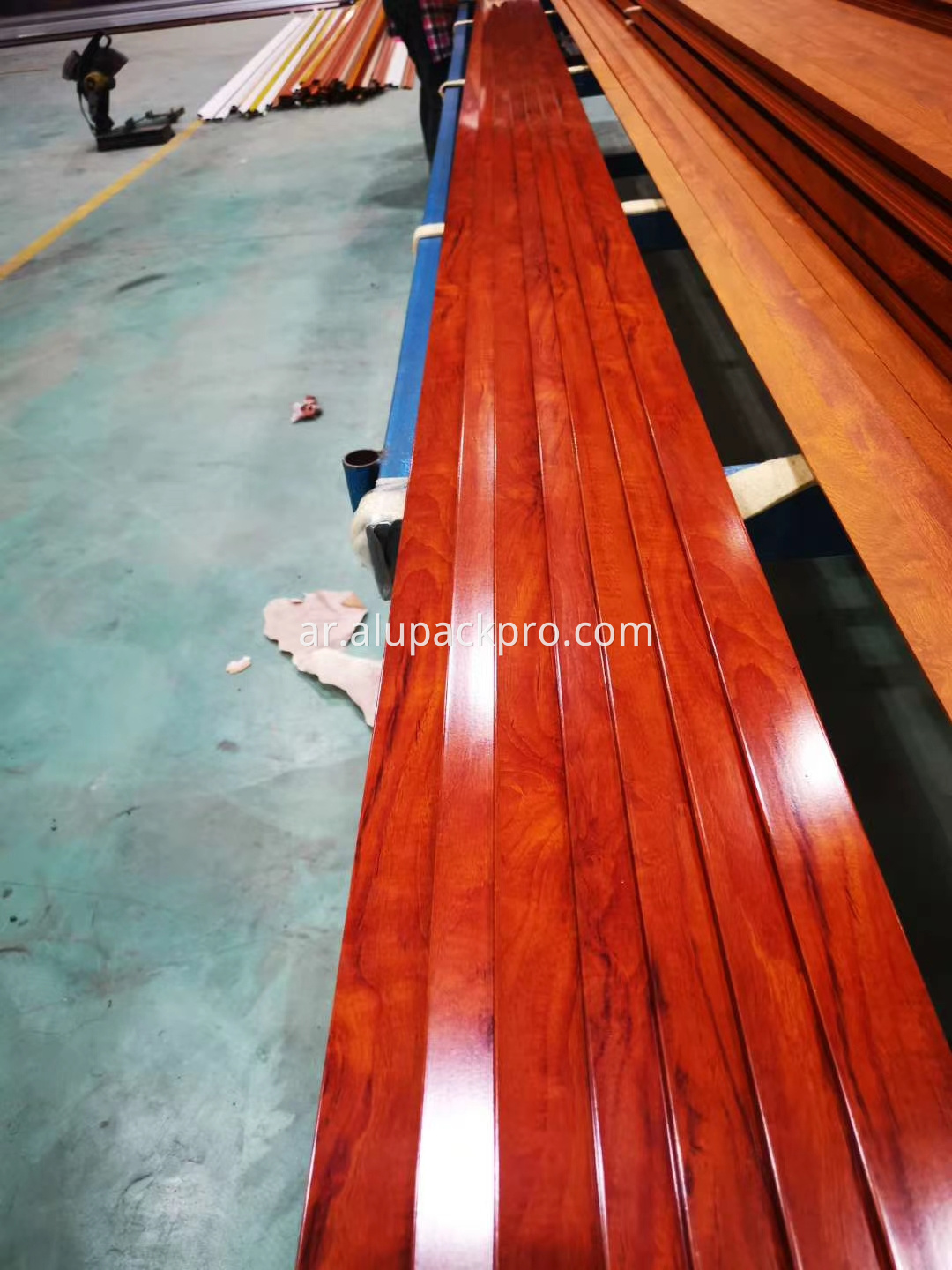

نقل طباعة الحبوب الخشبية إلى الألومنيوم، وألواح الألومنيوم، واللحام السلس لأسطح الأبواب والنوافذ، ومناسب لمصنع الألومنيوم، وجميع مصانع أثاث الألومنيوم، وأبواب ونوافذ مصنع اللحام غير الملحوم، ومصنع قشرة الألومنيوم. إنها نوع من آلات معالجة سطح الألومنيوم.

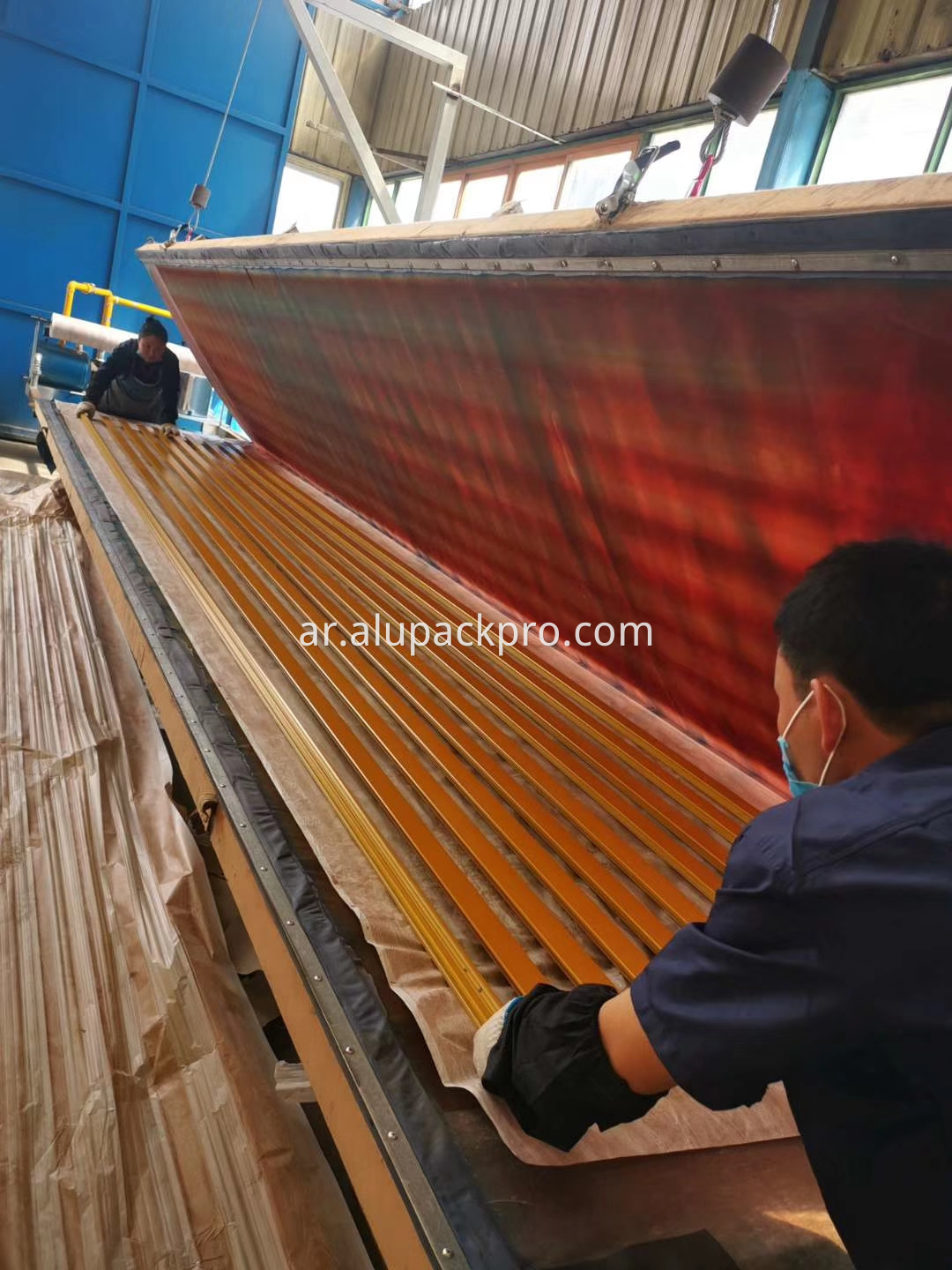

مبدأ عملآلة طباعة نقل الحبوب الخشبية

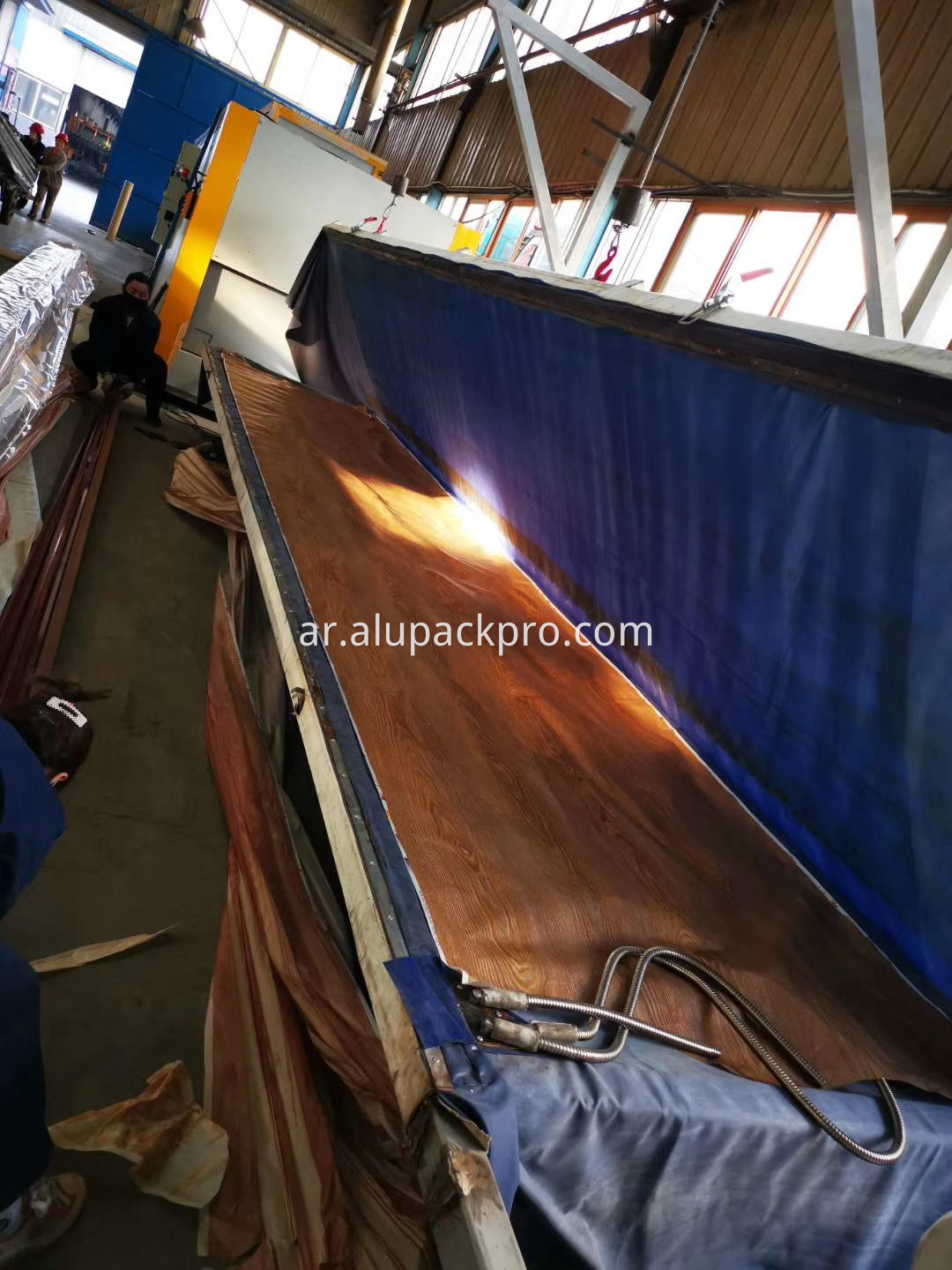

فرن نقل حبيبات الخشب والألمنيوم يستخدم طباعة نقل حبيبات الخشب المفرغة من الأكياس، مما ينتج حبيبات خشبية واقعية للغاية، رخام، وتشطيبات أخرى على سطح المنتجات المنقولة. لقد تم تصميمها بشكل أساسي للطباعة بالنقل الحراري على الأسطح المعدنية المعالجة عن طريق الرش، الخبز، الرحلان الكهربائي، إلخ.

1. جسم الفرن

يعمل كمكون أساسي لتجميع الأجزاء الأخرى وتوفير العزل الحراري. يتكون من غلاف خارجي، مادة عازلة، وإطار.

2. نظام التدفئة والتحكم في درجة الحرارة

يشتمل نظام التحكم الكهربائي على خزانة كهربائية تحتوي على PLC، وشاشة تعمل باللمس، وصمامات ملف لولبي، ومفاتيح، إلخ. متطلبات الطاقة: AC380V ثلاثي الطور وأربعة أسلاك، 16KW (يعمل بالغاز)، 130KW (يعمل بالكهرباء). تستخدم جميع كابلات سلسلة السحب كابلات عالية المرونة ومضادة للكسر من العلامات التجارية الكبرى.

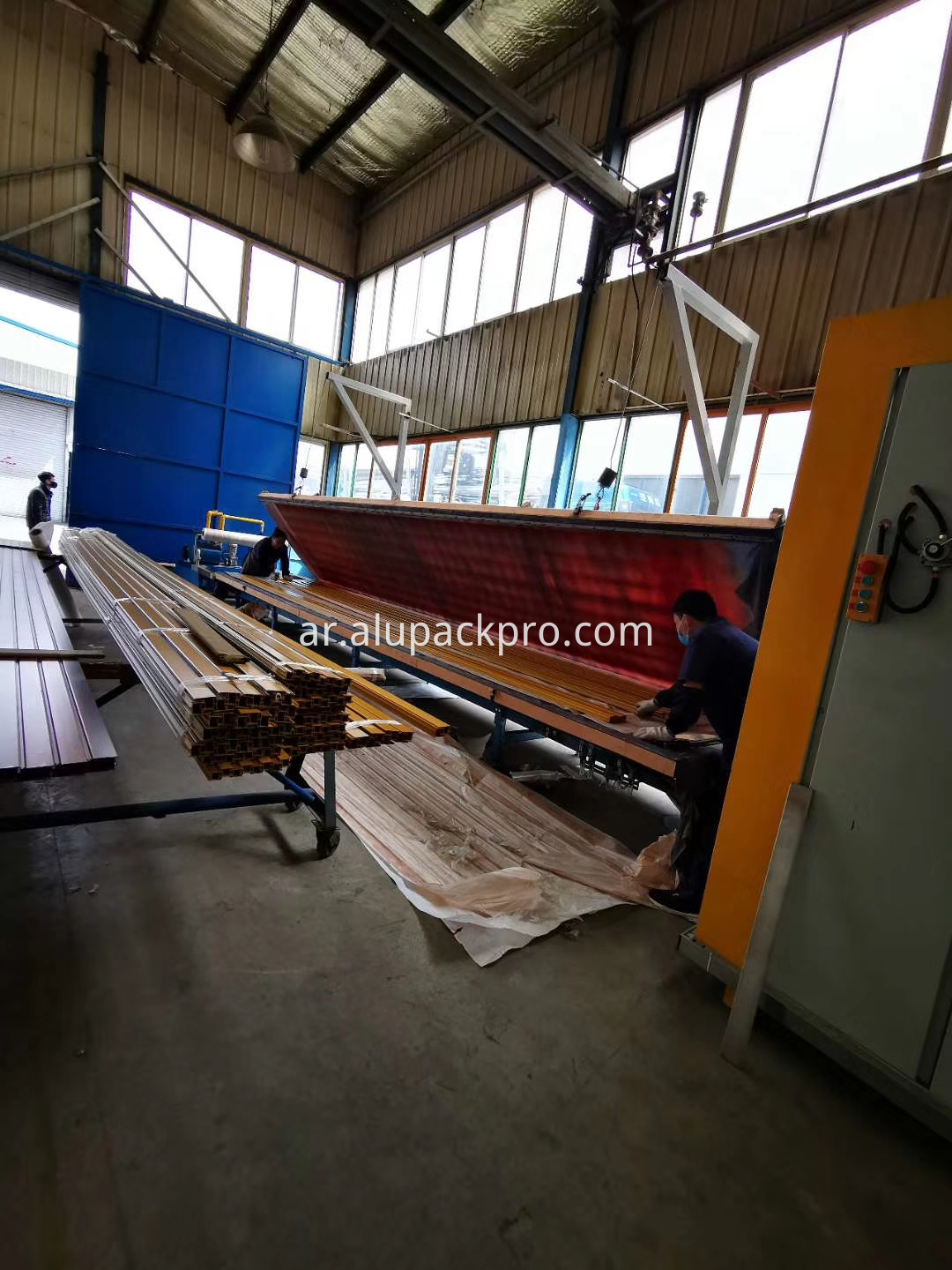

3. جهاز لصق الفراغ

تشتمل على مضخة تفريغ حلقية مائية، وأنابيب، ورؤوس شفط تفريغ، وإطار، وآلية تغذية مشي لتحقيق الشفط والالتصاق للأغشية ذات الأنماط الخشبية/الحجرية.

4. جهاز النفخ العكسي للفيلم

يربط منفاخًا متوسط الضغط برؤوس شفط فراغية. يقوم بإجراء نفخ عكسي للفيلم بعد خروج المقاطع من الفرن لإزالة الفيلم بسرعة وتعزيز كفاءة الإنتاج.

5. الإطار المساعد فراغ

تشتمل على دعامة ثابتة، وإطار مفرغ متحرك، وخزان مياه. بمثابة منصة العمل لتحميل وتفريغ الملف الشخصي.

التركيبة الرئيسية

1. فرن النقل بالحرارة (بما في ذلك الموقد ونظام تداول الحرارة) مجموعتان

2. جهاز التفريغ والقيادة مجموعتان (نمط الغطاء)

3. نظام التحكم الكهربائي الأوتوماتيكي بالكامل مجموعة واحدة

المعلمات والمتطلبات الفنية الرئيسية

نقل الطباعة طول ملف الألومنيوم: ورقة الألومنيوم: 1220*2440 مللي متر
الحد الأقصى لأبعاد المقطع العرضي للملف الشخصي: العرض 1220 مم × الارتفاع 2440 مم
القدرة الإنتاجية: تقريبا. 4-8 دفعات/ساعة، 2-3 طن
أنواع ورق النقل: الورق ذو القاعدة البلاستيكية والورق النقي بنمط حبيبات الخشب (مواد استهلاكية لنقل التأثير الخشبي)
درجة حرارة المعالجة: 150 درجة مئوية - 185 درجة مئوية (باستخدام كشف درجة الحرارة بأربع مناطق)
وقت المعالجة: 7-15 دقيقة (حسب حجم المادة ونوع الورق)
طريقة التسخين: غاز البترول المسال، الغاز الطبيعي، أو التدفئة الكهربائية
استهلاك الطاقة الشامل: 6.5 م³--9.0 م³/طن (استهلاك الغاز لكل طن من الألومنيوم المنقول، على أساس حجم الألومنيوم)
طريقة النقل: آلي/يدوي
متطلبات منطقة الموقع (أبعاد الفرن المرجعية): الطول 12000 مم × العرض 2800 مم × الارتفاع المرجعي 3000 مم
أبعاد الفرن المرجعية: الطول 4200 مم × العرض 2600 مم × الارتفاع 2810 مم
الإطار: أبعاد الإطار المفرد: 3000 مم طول × 1600 مم عرض (مواصفات المنصة الإضافية: 1500 مم × 800 مم)
عدد الملفات الشخصية لكل عملية نقل: نمط الغلاف
استهلاك طاقة التشغيل: 10 كيلو وات (96 كيلو وات عند استخدام أنابيب التسخين الكهربائية عالية الكفاءة كمصدر للحرارة)
إجمالي قوة المحرك: 12 كيلو واط
هيكل الغلاف الخارجي: مطلي بالكامل؛ اللون الخارجي قابل للتخصيص حسب متطلبات المستخدم
مادة الغلاف الخارجي: لوح فولاذي A3 مقاس 2.0 مم
مادة الغلاف الداخلي: لوح فولاذي مجلفن مقاس 1.5 مم A3
هيكل ومواد العزل: صوف من ألياف زجاج سيليكات الألومنيوم + صوف صخري عالي الجودة بكثافة 100 كجم/م3، سمك الطبقة العازلة تقريبًا. 230 ملم، مما يوفر أداء عزل فائقًا موفرًا للطاقة.
طريقة تدفق الهواء: نظام تدوير من الأسفل إلى الأعلى مع منافذ هواء قابلة للتعديل.
مادة مجاري الهواء: تتكون من صفيحة فولاذية مجلفنة 2 مم عن طريق الانحناء الهيدروليكي.
الأبعاد المرجعية لمدخل غرفة الفرن: العرض: 1800 مم، الارتفاع: ≥730 مم.
